Como desmontar e montar a vedação do fole (carregadores superiores)
Solução
Antes de qualquer operação de manutenção, desligue o aparelho e retire a ficha da tomada.
Sempre tome cuidado ao mover os aparelhos, para os aparelhos pesados são necessárias duas pessoas para movê-los.
Sempre use luvas de segurança e calçados fechados.
Observe que o reparo automático ou não profissional pode ter consequências de segurança se não for feito corretamente
Como desmontar e montar a vedação do fole
Comece removendo os painéis laterais para que você possa acessar todas as várias partes da máquina de lavar.

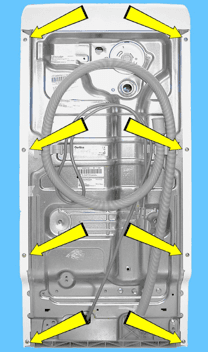

Desaperte os parafusos que fixam o painel lateral direito ou esquerdo (aparelho visto de frente) ao painel traseiro.
Mova-o para a parte de trás da máquina de lavar
de forma a permitir a sua retirada das guias superiores, assinaladas pelas setas do desenho.
Selo fole
Remova os painéis laterais esquerdo e direito (consulte o capítulo relevante).
Remova a fiação dos vários suportes (indicados pelas setas).
Usando uma chave de fenda, abra a braçadeira, tomando cuidado para não perfurar a vedação do fole ou quebrar o anel de travamento.
Remova o fole tomando cuidado para não estragar as 2 bases.
Ao remontar.
Lubrifique toda a sede de entrada na qual a vedação do fole será inserida.
Lubrifique a sede da vedação do fole a ser inserida na entrada.
(A parte inferior não é indicada pelas setas porque está oculta.)
Depois de lubrificar as duas sedes, a sede de entrada e a sede da vedação do fole.

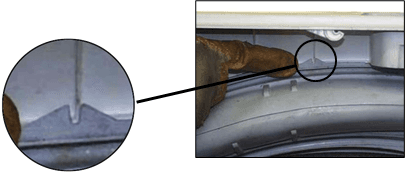

Encontre a posição do símbolo de referência na borda da entrada.
A posição do símbolo de referência no selo do fole.
Insira a vedação entre a entrada e a cuba soldada.
Posicione as duas referências de forma que correspondam.
E insira a vedação do fole no assento da entrada de carregamento.
Lubrifique a parte do anel de travamento que deve ser inserida na vedação do fole
assento, para fixá-lo firmemente à cuba soldada.
Lubrifique a sede da vedação do fole indicada pela seta.
Insira o anel de travamento entre a vedação do fole e a entrada.
Verifique se o fole está inserido com precisão e se os entalhes de referência estão posicionados corretamente em ambos os lados
Verifique se o anel de travamento está inserido perfeitamente em sua sede em todo o perímetro.
Junte as duas extremidades do anel de travamento.
Aperte com uma chave de tubo (tenha cuidado para não quebrar o anel).
Repita as operações realizadas com este anel de travamento com o anel de travamento fixando a vedação do fole na entrada.
